进阶教程|周界总线超长怎么办？用这3招解决通讯障碍！

发布时间：2024-04-17

来源：广拓公众号

进阶教程|周界总线超长怎么办？用这3招解决通讯障碍！(图1)

我们都知道，

周界报警系统通信方式分为

总线RS485和网口，

不同的通信方式有不同的适用场景，

其中我们常用到的总线RS485，

总线方案布线要求为手拉手布线

且总长不超过1200米。

但在实际应用中往往会有不是

很符合标准的布线场景。

或多或少超出1200米，

那么面对周界总线超长的几种场景，

有哪些解决方式？

今天，小拓为你答疑！

一、分多路布线

总线长度超过1200米，

此时后端控制中心恰好在中心点附近，

那么我们可以采用

多路布线的形式进行布线。

让每路总线的长度控制在1200米内，

如果只需要2路总线，

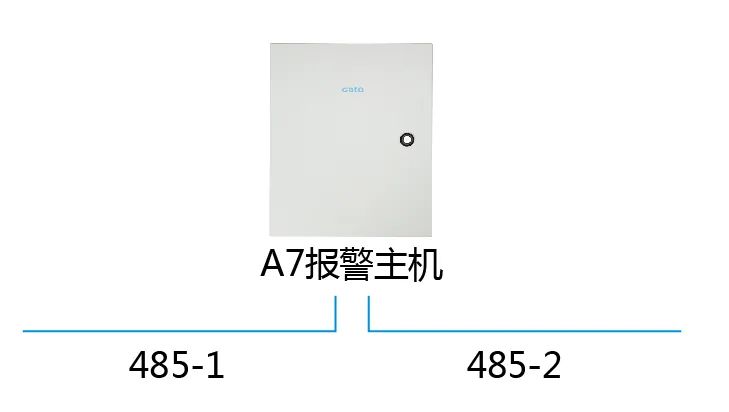

后端控制主机可采用A7报警主机，

A7报警主机可接入两路总线。

若总线超过2路则可以增加控制主机

或485集线器进行解决。

二、增加RS485中继器

上一个方法是在允许

采用多路布线形式的情况下，

若现场只可单路总线布线

且单路总线超过了1200米怎么办？

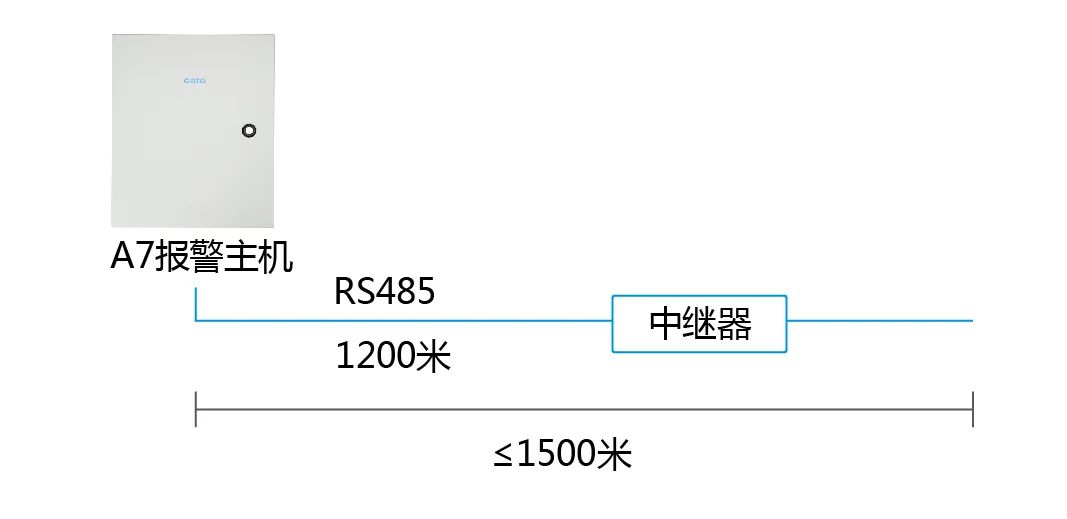

那我们可以在线路中间

增加信号中继器把信号放大，

解决线路过长而导致的通迅异常问题。

进阶教程|周界总线超长怎么办？用这3招解决通讯障碍！(图8)

但并不是所有单路总线

只要超过1200米就可以使用，

需要注意的是：

此方案仅限线路在1500米以内的情况，

增加中继器只能改善通信效果。

在线路过长超过1500米的情况下，

不能保证一定能够彻底稳定状态，

此时，

就需要考虑其他解决方案。

三、以RS485光端机方式传输

这种方式分为两种场景。

01

周界前端超长

如果周界距离超过1200米，

且周界前端超长，

可以采用光端机方式传输，

RS485总线信号通过

光端机把总线信号传输到后端，

可以不受总线距离损耗限制，

达到远距离传输效果。

备注：总线串联接入A7/MK200

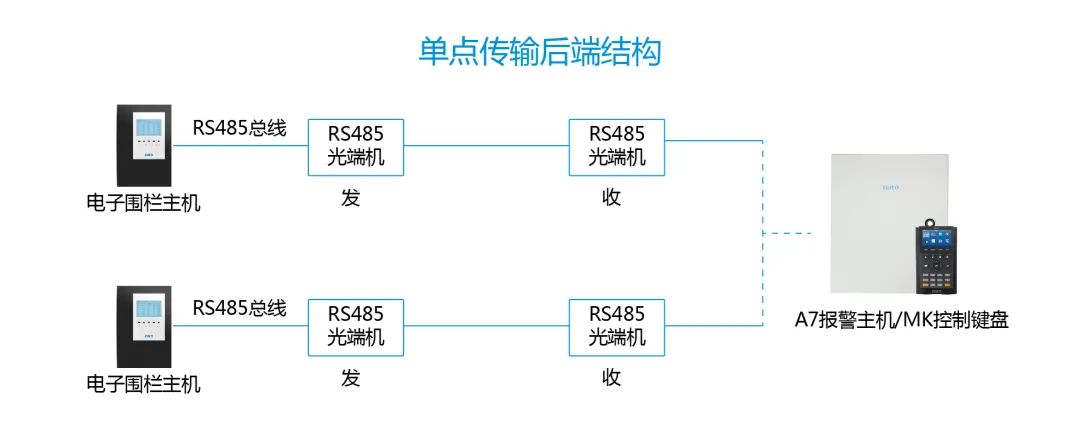

一般情况光端机后端做成汇聚。

采用单点传输到后端结构，

需要的光端机数量较多，

成本较高，但稳定性强。

02

周界前端不超长，

前端到后端的距离超长。

若周界前端是总线连接，

且因环境所限无法走线到前端，

或后端控制中心距离前端部分太远，

也可以通过光端机方式传输。

使用此类传输，

要考虑好光端机配量，

可以是前端多台设备通过总线连接，

然后汇聚到一个点进行上传。

（建议单路总线长度控制在600米以内）；

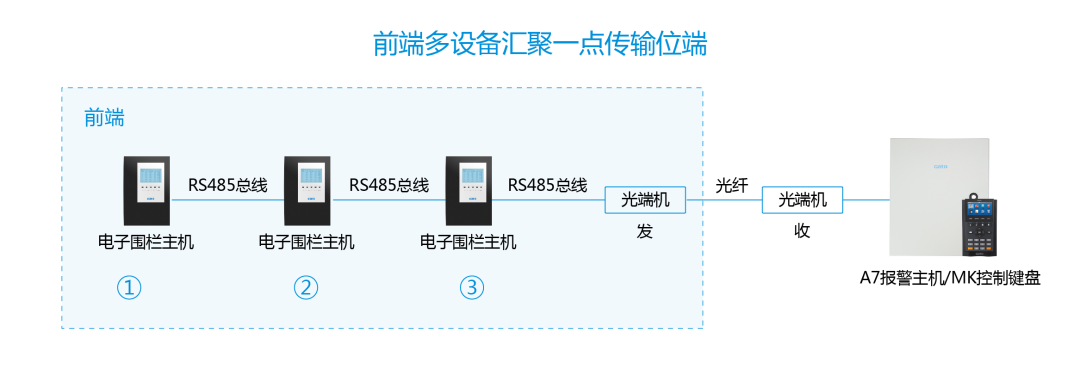

进阶教程|周界总线超长怎么办？用这3招解决通讯障碍！(图12)

建议：

图中①-③之间的总线长度

控制在600米以内，

A7是2路总线口，

每一路建议带载2路光端机，

共4路，

若为MK200，

只能带载2路。

目前最常见的就是这三种解决方法，

大家可以根据现场特定的实际情况

选择适合的解决方法，

你还有其他好的解决方法吗？

留言到评论区，

我们一起聊聊呀！
